产品概览
产品配置与现场应用。
结合设备影像、能力范围与交付要点，快速了解产品在检测现场中的应用方式。
电驱与动力
设备概述
面向新能源驱动总成下线测试，覆盖空载试车、换挡控制、参数监控、报警分析与数据存储，帮助产线形成稳定的电驱检测闭环。
电驱桥试车
参数采集
报警分析
数据存储
- 产品
- 电驱桥检测系统
- 场景
- 电驱与动力
- 集成
- 单机 / 整线 / 交钥匙
- 交付重点
- 调研、联调、培训
测试流程
一次检测的流程。
流程与节拍按产线需求配置，数据可接入上位机与 MES。
- 01
空载试车
驱动总成空载运行。
- 02
换挡控制
执行换挡控制流程。
- 03
参数监控
采集转速、扭矩与状态数据。
- 04
报警分析
对关键异常报警并分析。
- 05
数据存储
结果存储，便于质量追溯。
工作原理
为电驱桥建立下线检测方法。
电驱动桥是高度集成的机电一体化驱动系统，行业尚无统一的下线检验标准；高德科开发了下线检测设备与检测方法，已在随州、杭州等项目现场投入使用。
01

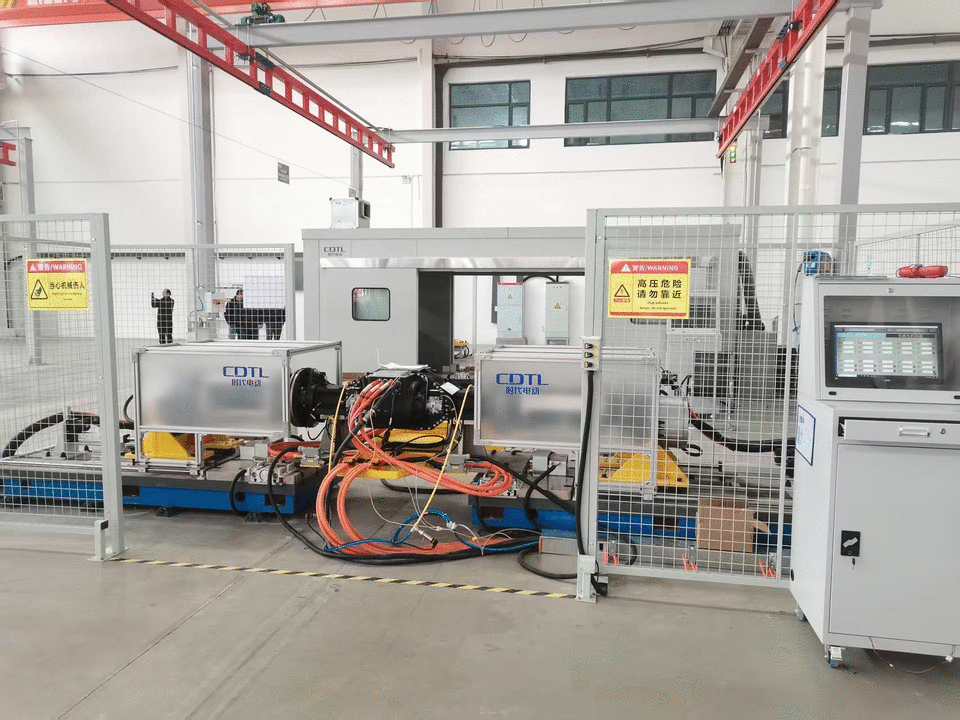

试车台组成
由水冷机、电控柜、直流电源、试验台体、双电机控制器 MCU、换挡控制器 TCU 和注油系统组成，台体固定被试件。
02
驱动控制
直流电源供电，电机控制器控制驱动电机的转速、方向和扭矩，换挡控制器控制换挡动作。
03
功能测试
传感器模块采集测试参数，完成空载试车、换挡及各项功能测试。
04

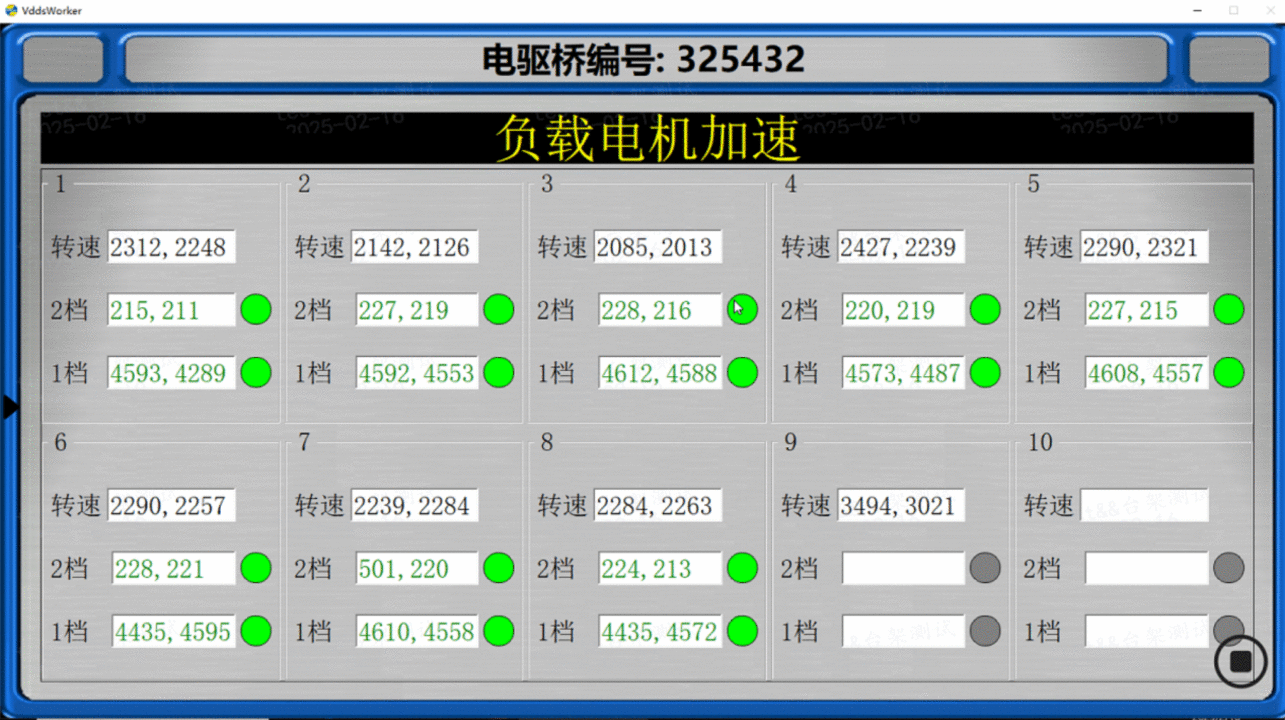

监控报警
上位机实时监控、采集、分析、显示并存储参数，超限时显示报警。
- 系统组成
- 水冷机、电控柜、直流电源、试验台体、双电机控制器（MCU）、换挡控制器（TCU）、注油系统
- 测试内容
- 空载试车、换挡及功能测试
- 数据
- 过程参数采集、分析、显示、存储，超限报警
- 应用现场
- 随州、杭州等
图集
现场与结构。
3 张已交付项目的现场图与设计图，点击可放大查看。
01
需求拆解
梳理车型、节拍、检测项目、空间和接口，确认设备边界。
02
方案集成
围绕电驱桥检测系统配置控制、数据、工装和现场联动方式。
03
交付验证
完成安装调试、培训和验收协同，支撑长期稳定运行。
推荐组合
常一起规划的相关设备。
可以继续查看相邻工位，也可以把完整场景发给高德科一起组合方案。
需要把这台设备放进完整产线方案？
把车型、检测项目、节拍和现场条件发给我们，我们一起拆成可执行的系统方案。
