整车检测
设备概述
支持外观检验、车载诊断系统检查、排气污染物检测和数据上传，是综合检测线环保检测环节的重要组成。
尾气检测
OBD
环保检测
数据上传
- 产品
- 尾气及OBD检测设备
- 场景
- 整车检测
- 集成
- 单机 / 整线 / 交钥匙
- 交付重点
- 调研、联调、培训
工作原理
从底盘测功到数据上传，一套完成。
实现新生产汽车的外观检验、车载诊断系统（OBD）检查、排气污染物检测和数据上传，提供整套污染物排放限值检测设备。
01
底盘测功
排放检测底盘测功机模拟车辆在道路上的瞬态或稳态工况，功率吸收单元模拟匀速和加速，减速由基本飞轮模拟。
02
排放分析
尾气分析仪与流量计测量排气污染物。
03
OBD 检查
车载诊断系统检测设备读取车辆诊断信息。
04
数据上传
检测数据上传到联网系统，并生成各类数据报告。
- 系统组成
- 底盘测功机、尾气分析仪、流量计、OBD 检测设备、控制软件、冷却风机
- 汽油车方法
- GB 18285-2018 附录 A 双怠速法、附录 B 稳态工况法、附录 D 简易瞬态工况
- 柴油车方法
- GB 3847 加载减速法
- 数据
- 上传联网系统，生成数据报告
图集
现场与结构。

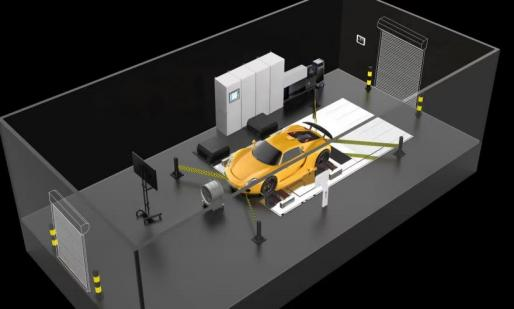

2 张已交付项目的现场图与设计图，点击可放大查看。
01
需求拆解
梳理车型、节拍、检测项目、空间和接口，确认设备边界。
02
方案集成
围绕尾气及OBD检测设备配置控制、数据、工装和现场联动方式。
03
交付验证
完成安装调试、培训和验收协同，支撑长期稳定运行。
