产品概览
产品配置与现场应用。
结合设备影像、能力范围与交付要点，快速了解产品在检测现场中的应用方式。
几何测量
设备概述
通过 3D 激光测量车轮与车身姿态，指导定位参数调整，适用于乘用车检测、调试和底盘几何质量控制。
3D 激光测量
定位调整
底盘几何
乘用车
- 产品
- 乘用车四轮定位仪
- 场景
- 几何测量
- 集成
- 单机 / 整线 / 交钥匙
- 交付重点
- 调研、联调、培训
测量对象
这台设备测量什么。
测量项目按项目需求配置，具体范围与精度在方案阶段确认。
M/01
车轮前束
测量车轮前束，指导定位调整。
M/02
车轮外倾
测量车轮外倾角。
M/03
车身姿态
3D 激光测量车身姿态，作为定位基准。
M/04
调整指导
实时显示测量结果，指导定位参数调整。
工作原理
3D 激光测量，指导每一次定位调整。
非接触式四轮定位仪检测基台上定位好的车辆轮胎与车身姿态，指导操作工把定位参数调整到设计要求，让车辆操纵轻便、行驶稳定并减少轮胎偏磨。
01
3D 激光测量
进口 Visicon 3D 激光头非接触测量前束、外倾和主销倾角，电控采用西门子 PLC。
02
浮动盘与滚筒
前后轴浮动盘各配一主一从两个滚筒，保证定位与测量取值可靠；前轴滚筒配转角测量装置。
03
同步对中
同步推杆挤压轮胎外侧，使车身摆正；前后浮盘间的通道可以打开，为调整留出空间。
04
多车型适应
轴距由伺服丝杠导轨调整，前轴左右浮动同样伺服驱动，适应较大的轮距变化。
05
轮荷测量
前后轴左右滚筒集成质量传感器，实时测量各轮荷重，并配专用标定装置。
06
标定与摆正

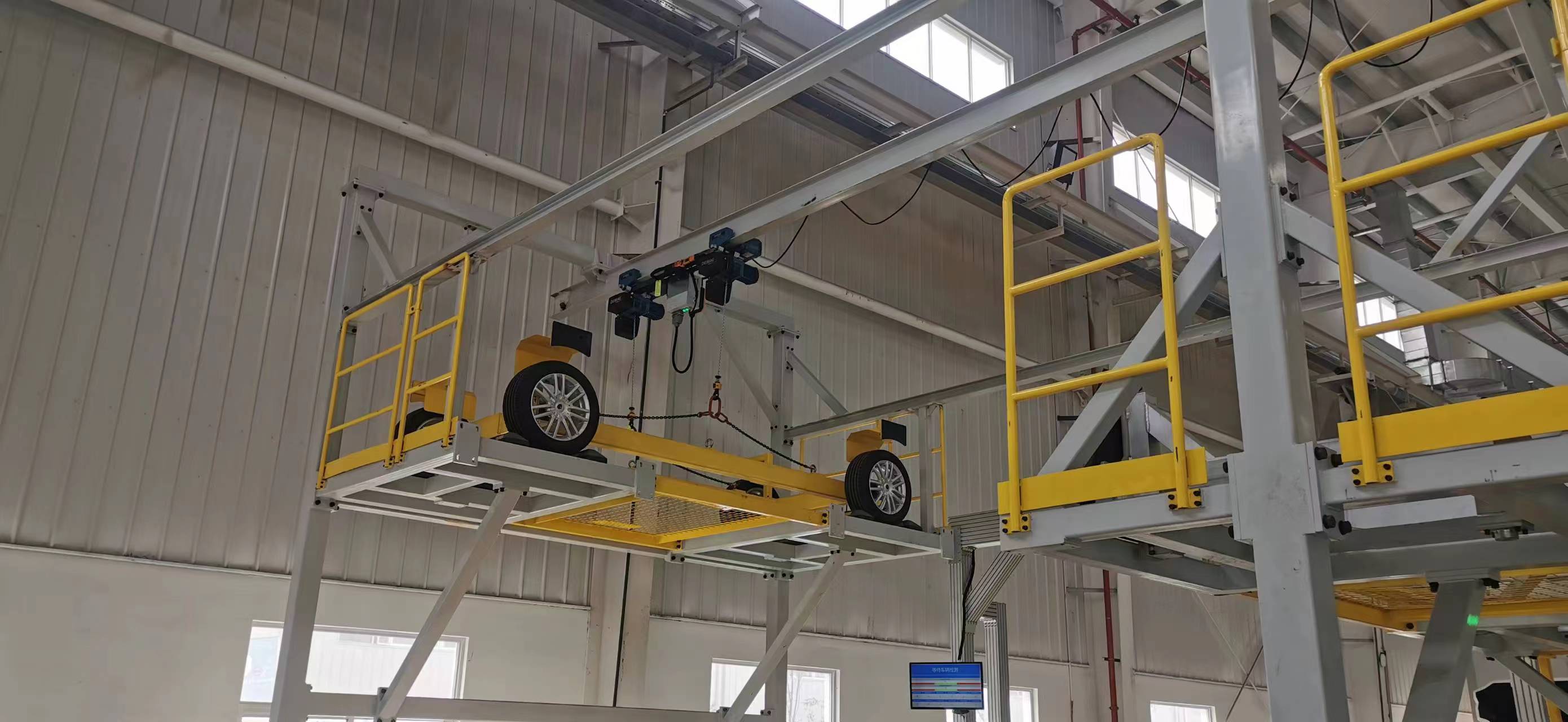

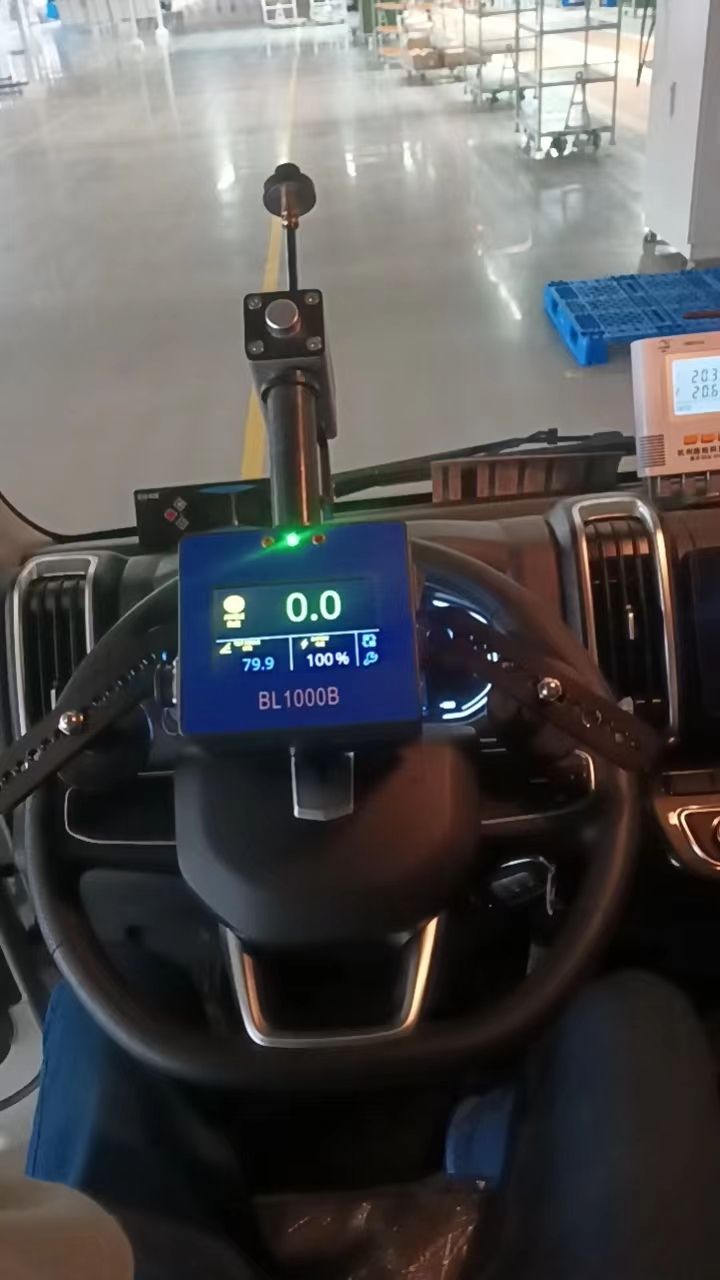

配方向盘摆正器；计量标定架和标准小车保证整体测量的精度与可靠性。
- 测量项目
- 前束、外倾、主销倾角，车轮转角，轮荷
- 测量方式
- Visicon 3D 激光头，非接触测量
- 控制系统
- 西门子 PLC
- 车辆对中
- 同步推杆，作用于轮胎外侧
- 车型适应
- 伺服调整轴距与前轴轮距
- 标定
- 计量标定架与标准小车

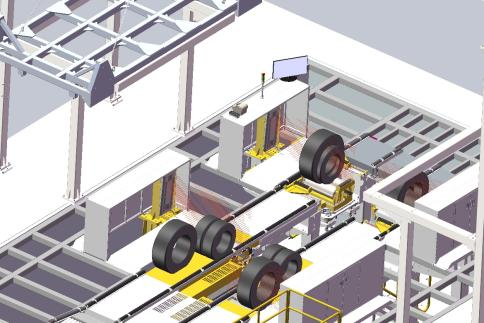

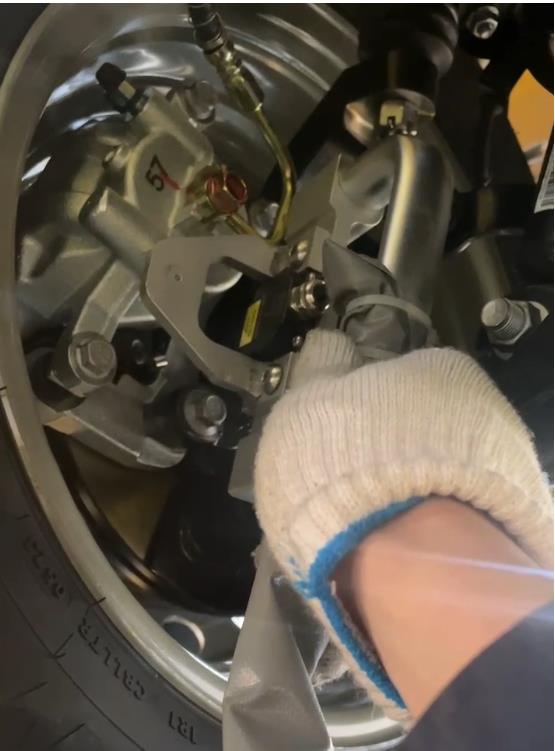

图集
现场与结构。
5 张已交付项目的现场图与设计图，点击可放大查看。
01
需求拆解
梳理车型、节拍、检测项目、空间和接口，确认设备边界。
02
方案集成
围绕乘用车四轮定位仪配置控制、数据、工装和现场联动方式。
03
交付验证
完成安装调试、培训和验收协同，支撑长期稳定运行。
