产品概览
产品配置与现场应用。
结合设备影像、能力范围与交付要点，快速了解产品在检测现场中的应用方式。
几何测量
设备概述
测量轮眉高度并支持空气悬架标定，适用于车身高度评价、底盘状态确认和高端车型下线检测。
轮眉高度
空气悬架
车身姿态
下线检测
- 产品
- 空气悬挂标定台及轮眉高度测量
- 场景
- 几何测量
- 集成
- 单机 / 整线 / 交钥匙
- 交付重点
- 调研、联调、培训
测量对象
这台设备测量什么。
测量项目按项目需求配置，具体范围与精度在方案阶段确认。
M/01
轮眉高度
测量轮眉高度，评价车身高度。
M/02
空气悬架标定
配合空气悬架完成标定。
M/03
底盘状态确认
下线前确认底盘与车身状态。
工作原理
测轮眉高度，标定空气悬架。
在节拍内完成车身高度测量、空气悬架的标定与确认，并检查车外灯光。
01
轮眉高度
测量每个车轮的轮眉高度：螺旋弹簧只测量不调整；空气悬架测量后由诊断工具向悬架 ECU 发送高度值，车辆自动调整。
02
周正度评价
分别测量前后轴左右车轮轮眉与车轮中心的高度差，评价车身周正度。
03
灯光检查
完成示廓灯、转向灯和刹车灯等车外照明的检查。
- 轴距范围
- 2500–3500 mm，可按现场调整
- 轮距范围
- 1400–1800 mm
- 承重能力
- ≥ 1000 kg/车轮
- 节拍
- ≤ 162 秒/辆，含测量、标定与确认

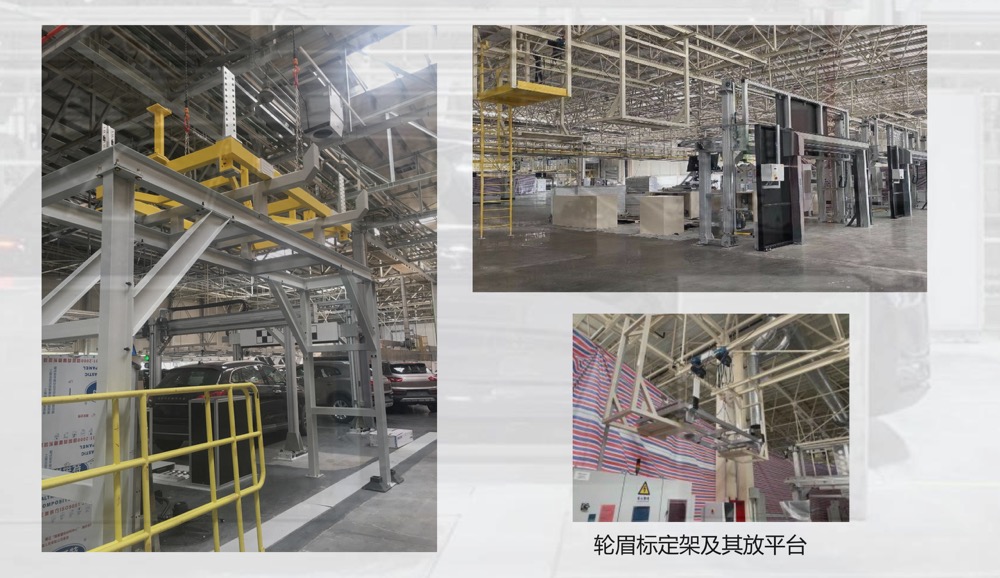

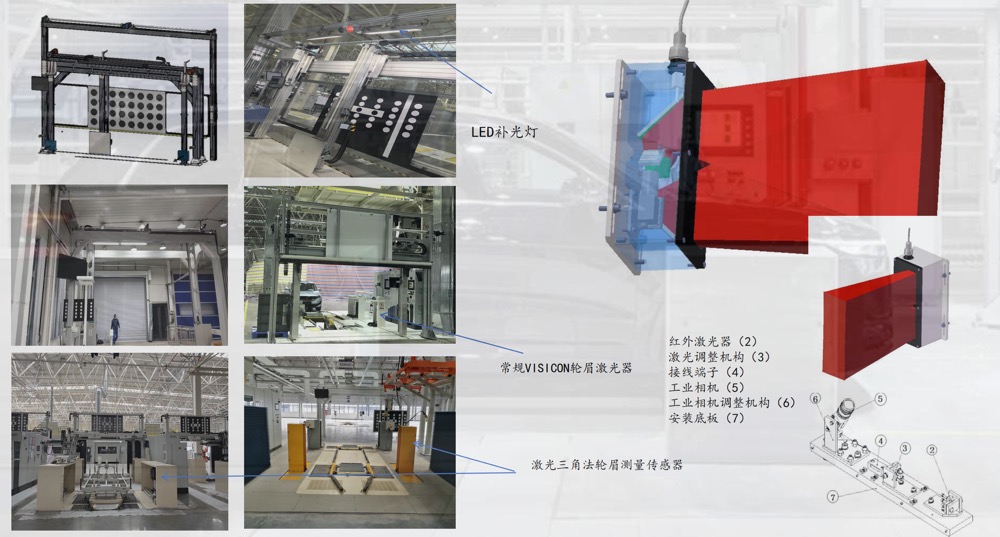

图集
现场与结构。
3 张已交付项目的现场图与设计图，点击可放大查看。
01
需求拆解
梳理车型、节拍、检测项目、空间和接口，确认设备边界。
02
方案集成
围绕空气悬挂标定台及轮眉高度测量配置控制、数据、工装和现场联动方式。
03
交付验证
完成安装调试、培训和验收协同，支撑长期稳定运行。
推荐组合
常一起规划的相关设备。
可以继续查看相邻工位，也可以把完整场景发给高德科一起组合方案。
需要把这台设备放进完整产线方案？
把车型、检测项目、节拍和现场条件发给我们，我们一起拆成可执行的系统方案。
